Факельные установки предназначены для аварийного и постоянного сжигания нефтяного и природного газа или других горючих газов на объектах сбора, подготовки и переработки нефти и газа, а также на газоперерабатывающих, нефтеперерабатывающих и химических заводах.

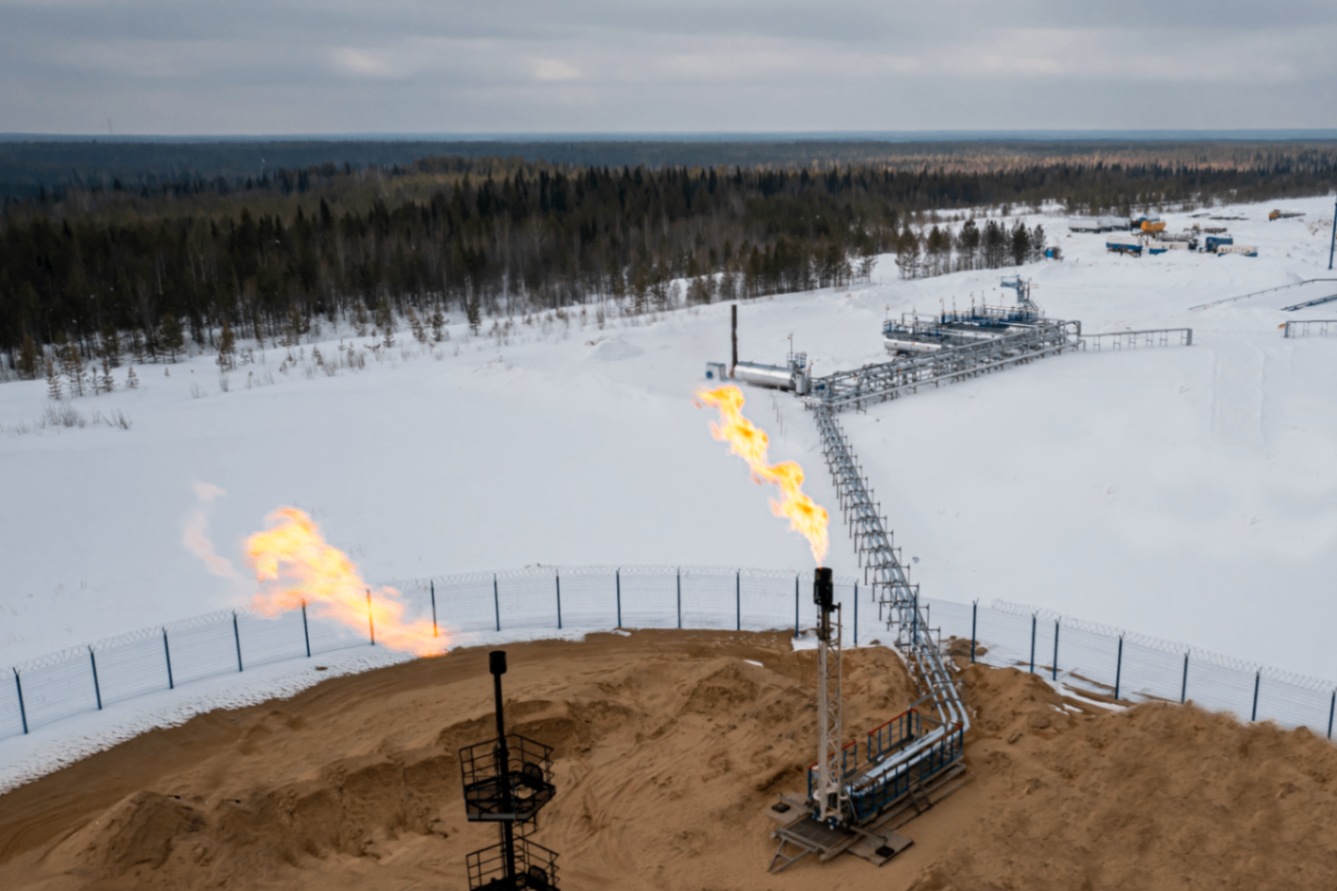

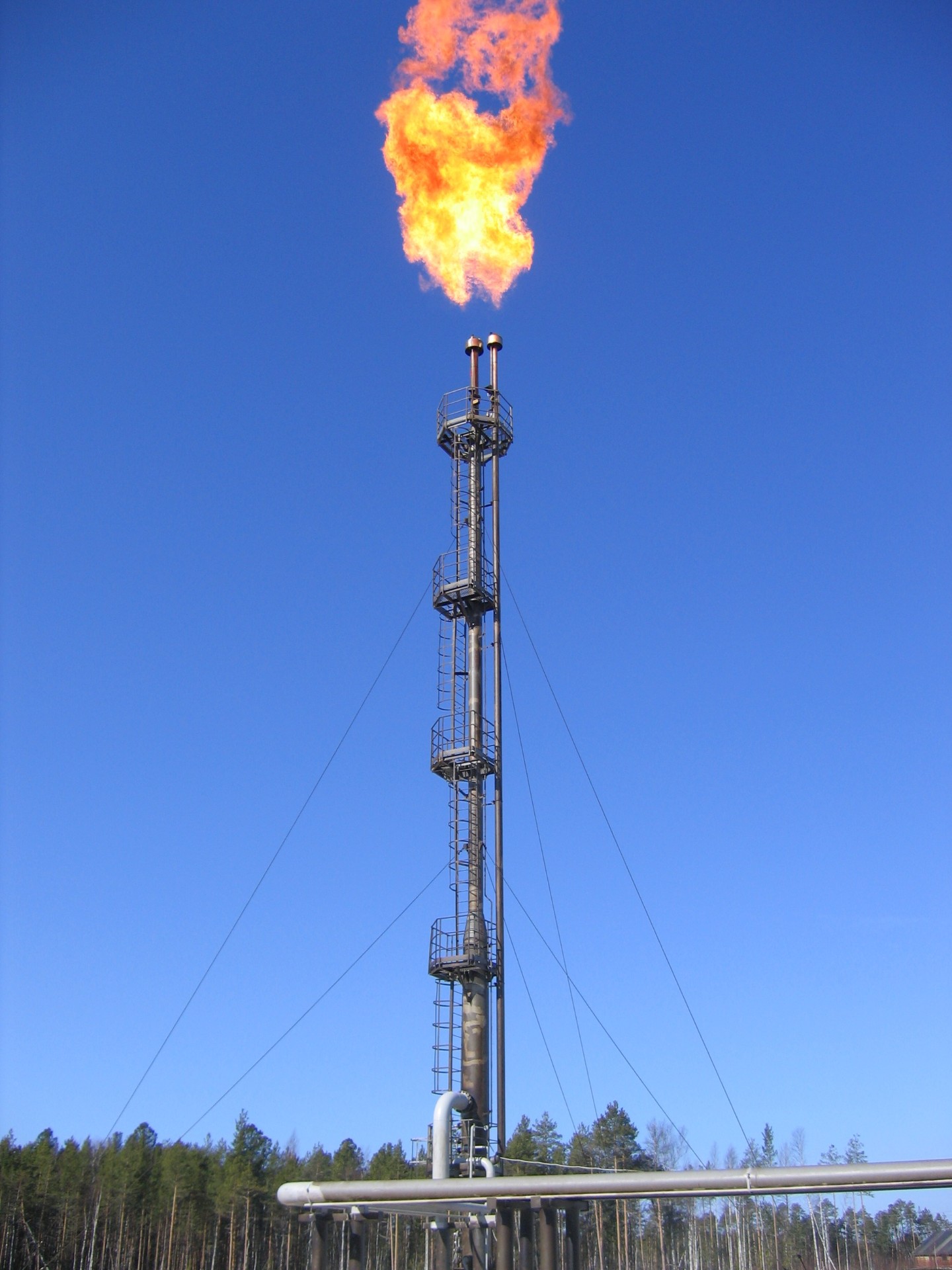

Общий вид

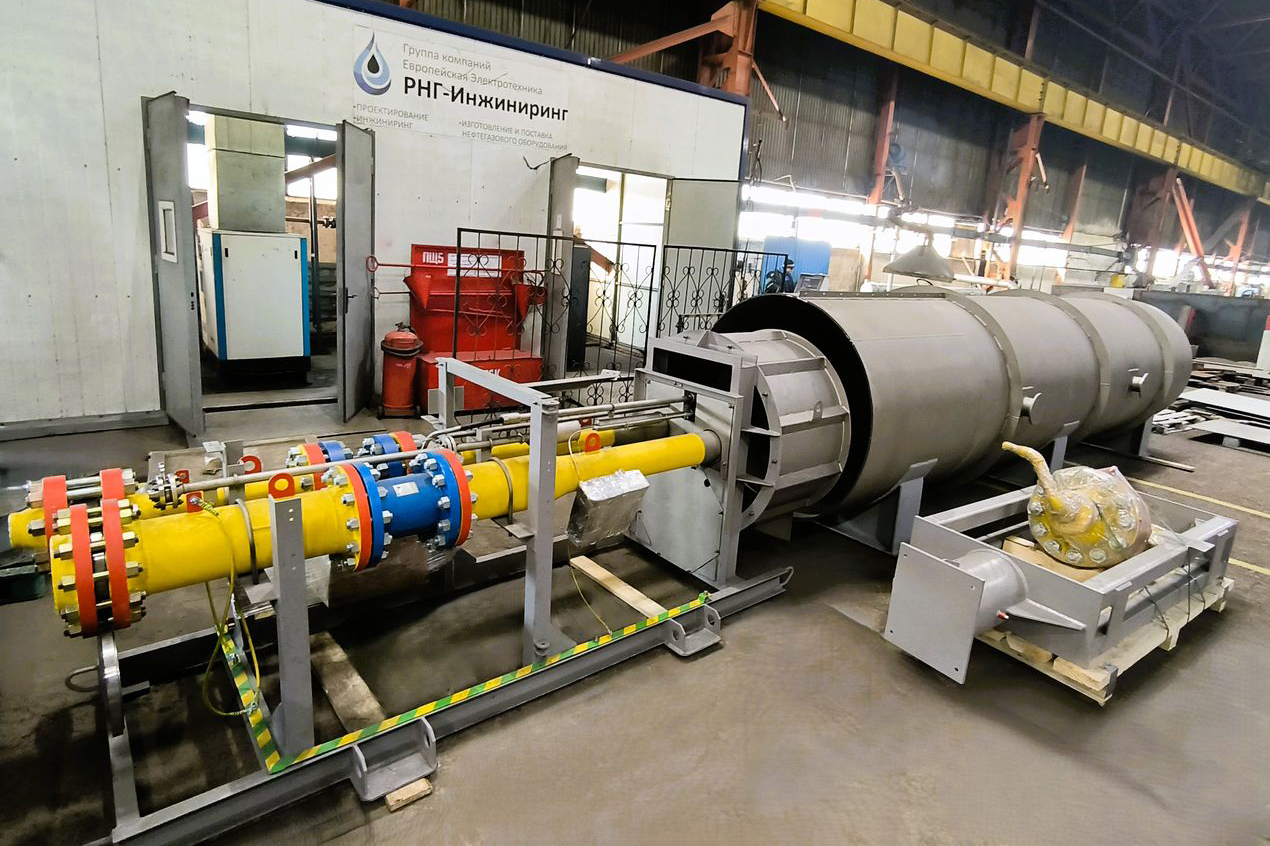

Факельные установки комплектуются (в зависимости от требований Заказчика):

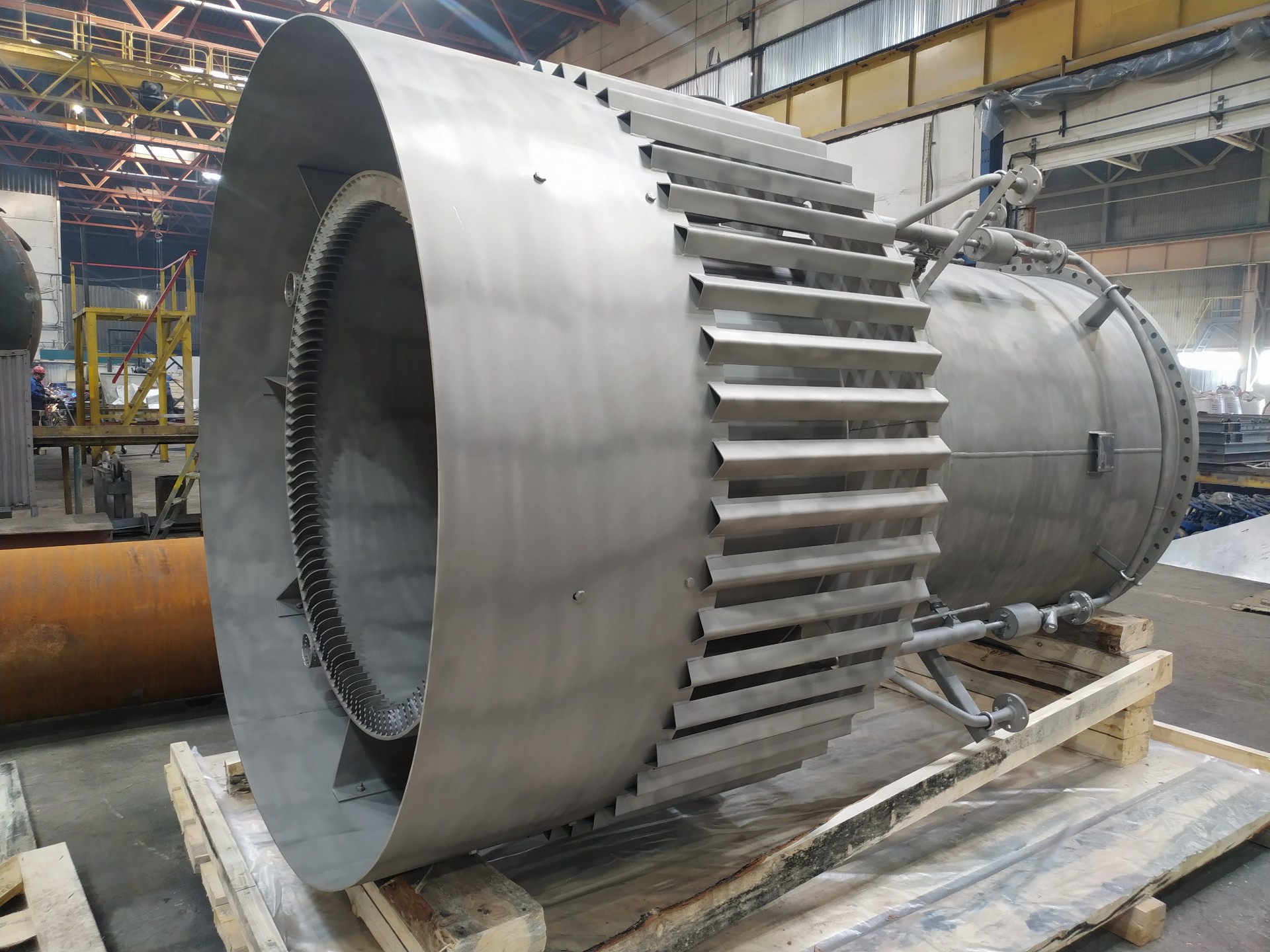

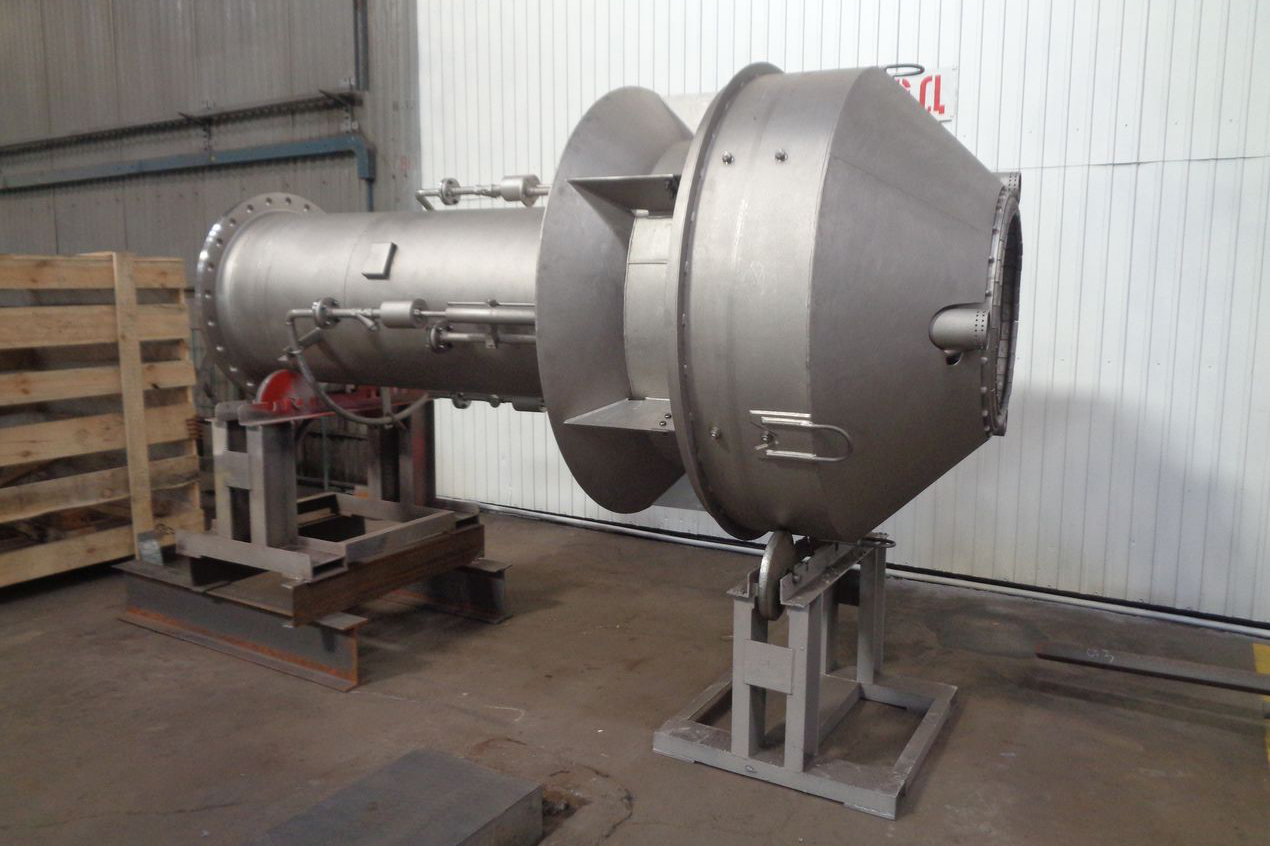

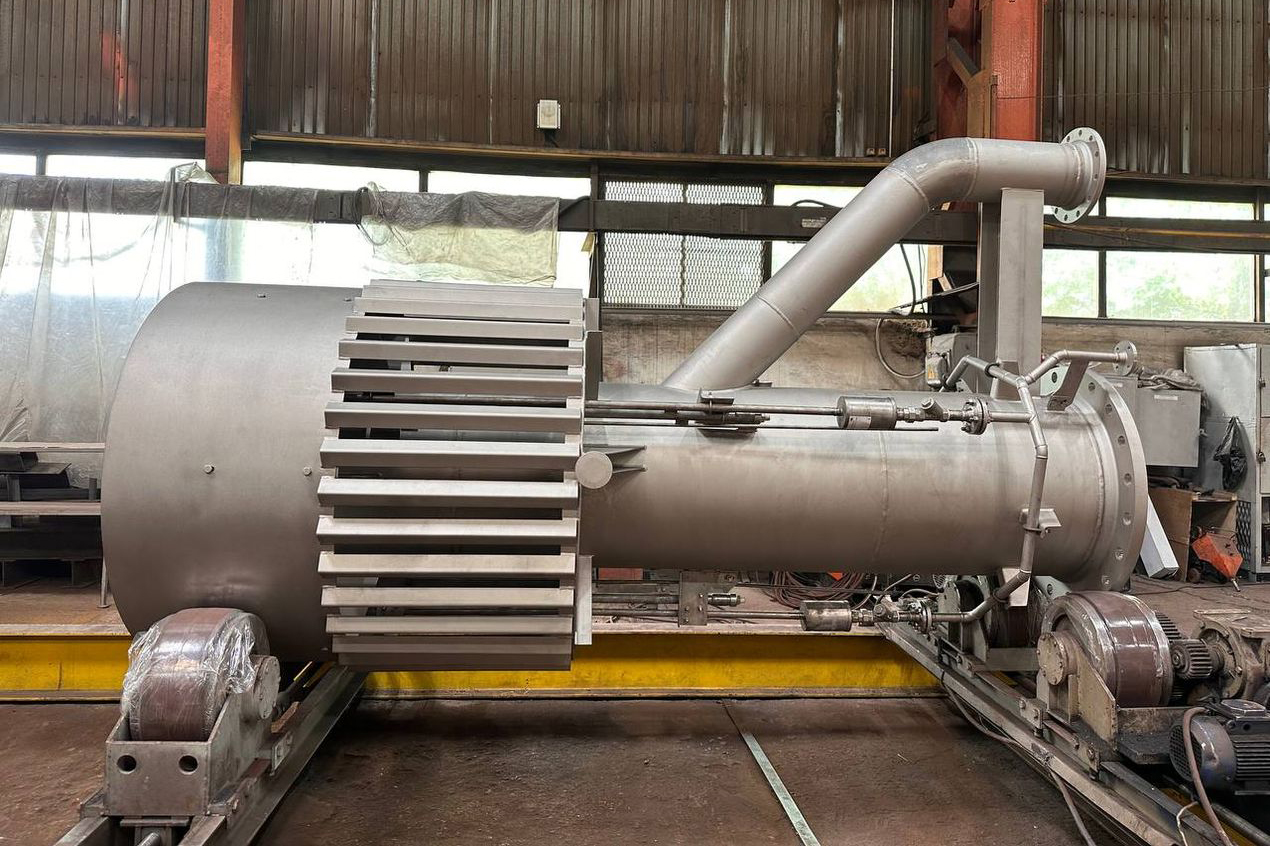

  • современными факельными оголовками отечественного и зарубежного производства для обеспечения бездымного горения газа (по нормам экологической безопасности), автоматической системой розжига и контроля горения отечественного и зарубежного производства;
  • факельными сепараторами емкостного и трубного исполнения (трубные газовые расширители), предназначенные для отделения газа от капельной жидкости и механических примесей, разрушения жидкостных пробок, образующихся в газовых трубопроводах;
  • запорной арматурой и приборами КИП, лестницами и площадками обслуживания.


По требованию Заказчика факельные установки поставляются:

1) с отдельными стволами для сжигания газа высокого и низкого давления (тип ФУ);
2) совмещенные – с двумя или несколькими стволами (тип ФСУ);

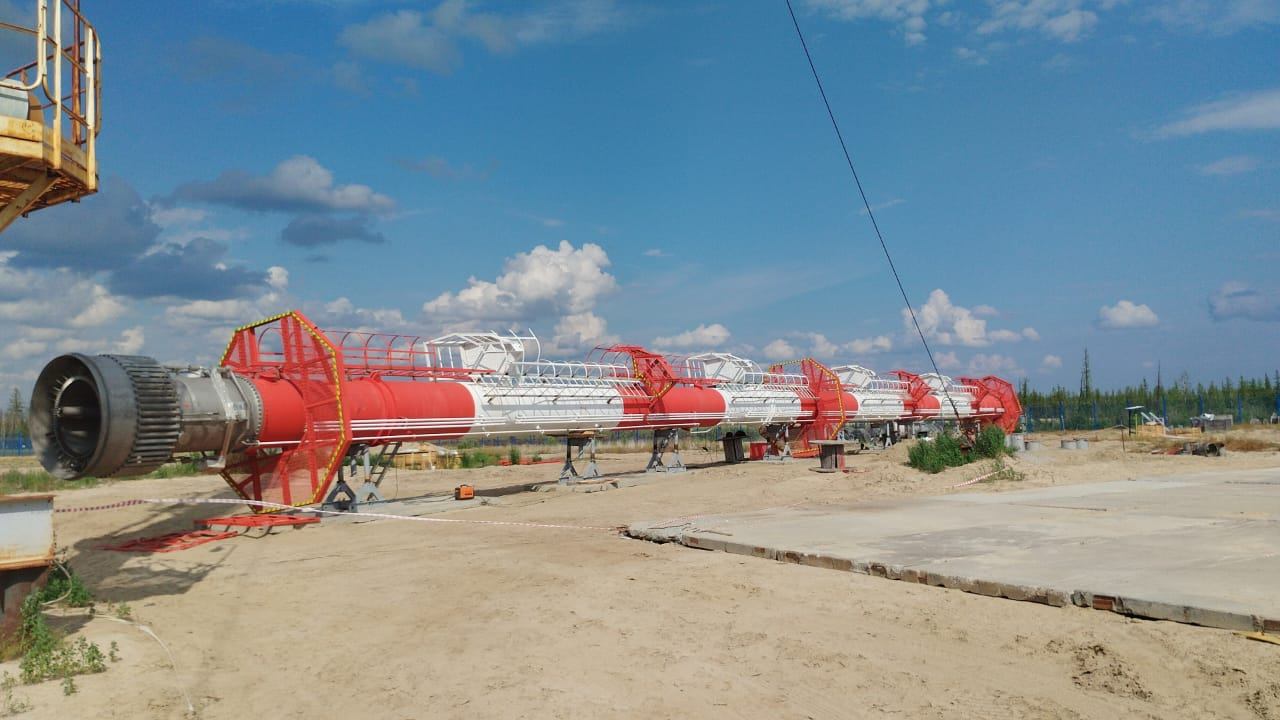

3) в комплекте с подъемными механизмами, для приведения стволов в горизонтальное положение для ремонта или замены факельных оголовков (тип УФОС);
4) в комплекте с подъемными механизмами, для спуска факельных оголовков (тип УФО);

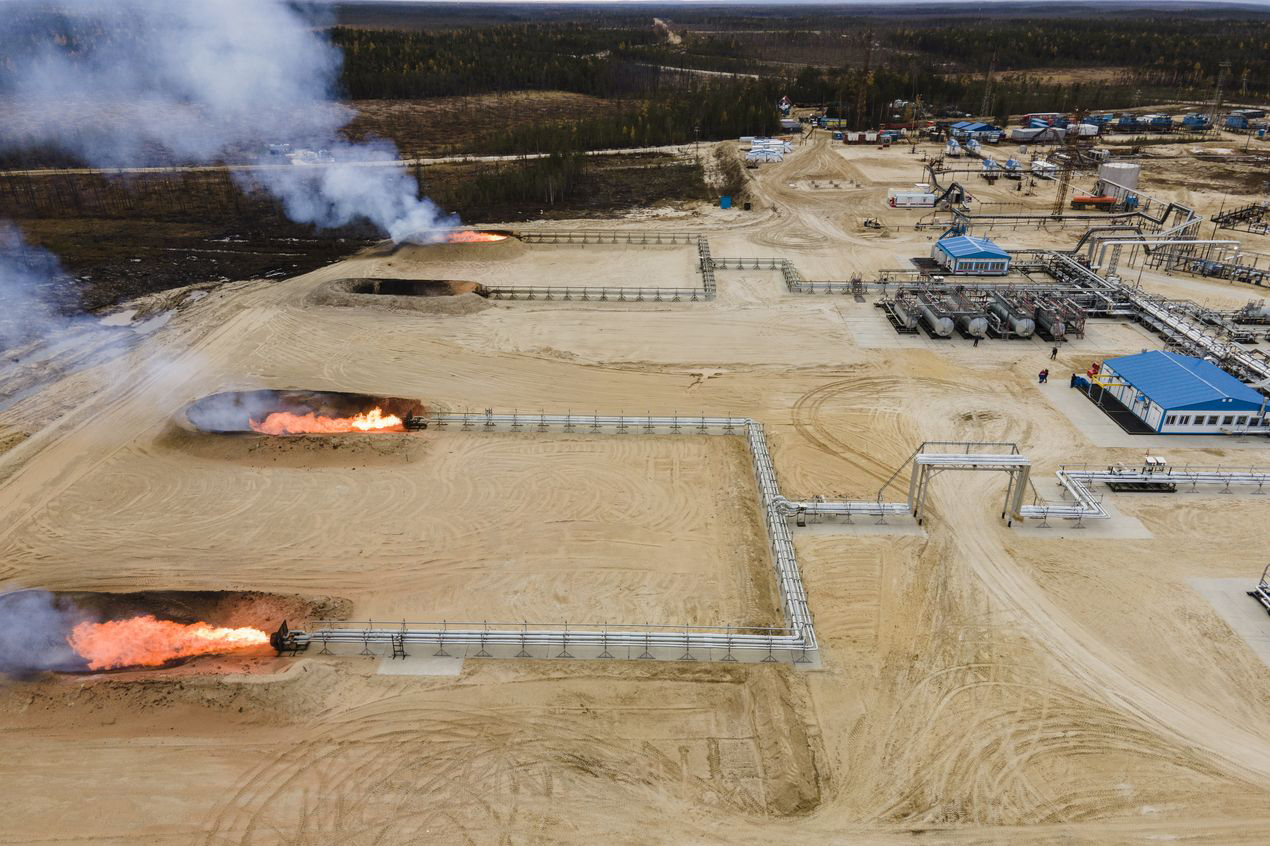

5) наземные факельные системы открытого и закрытого типа.
Возможно также изготовление мобильных факельных установок на шасси или рамном основании.

Ниже приведен номенклатурный ряд факельных установок.

Обозначение

Установки факельные разрабатываются и изготавливаются по ТУ 28.99.39-003-20676863-2017.
Пример записи при заказе продукции – установка факельная ФСУ-1,0-ХЛ1 ТУ 28.99.39-003-20676863-2017, где:
1,0 – количество сбрасываемого газа, млн. м3/сут;
ФСУ – тип ФУ;
ХЛ1 – климатическое исполнение.

Технические данные

Технические характеристики

Рабочая среда

природный, нефтяной газ и другие горючие газы

Производительность по газу, тыс.нм3/сут.

от 1 до 20000

Расход топливного газа на одну дежурную горелку, нм3

1,5÷2,0

Диаметр ствола факела, мм

от 150 до 2000

Высота факельной установки, м

от 10 до 150

Срок службы, не менее, лет

30

Номенклатурный ряд выпускаемых факельных установок

Типы и параметры ФУ, ФСУ, УФОС, УФО

Параметры

Типы

ФУ, ФСУ, УФОС, УФО

Количество сбрасываемого газа, млн. м3/сут

От 0

до 0,05 включ.

Св. 0,05

до 0,1 включ.

Св. 0,1

до 0,2 включ.

Св. 0,2

до 0,7 включ.

Св. 0,7

до 1,0 включ.

Св. 1,0

до 1,5 включ.

Св 1,5

до 2,0 включ.

Св. 2,0

до 20 включ.

Диаметр основного ствола

D2, мм

150 - 300

150 - 400

150 - 400

200 - 800

400 - 1000

500 - 1000

500 - 1400

700 - 2000

Высота ствола, Н, м

(для сероводородсодер-жащих газов)

10 и более

(30 и более)

10 и более

(30 и более)

10 и более

(30 и более)

20-30

(30 и более)

35 и более

40 и более

40 и более

50 и более

Количество дежурных горелок, шт.

1

1

1

2

2

3

4

4
